数据采集类-> AD模块-> 32通道同步100K模拟输入卡

* 标准PXI/CPCI/PCI总线板卡

* 32通道差分模拟量输入

* 16bit分辨率、 每通道采样率100KSps

* 支持2种触发源 , 2种采样时钟 , 3种采集模式

* 板载32M的SDRAM存储器用千存放AD采集数据, 在离速AD采样过程中 , 数据存储的时间更长 , 能够从容的应对多通道的AD数据转换, 确保数据不会丢失。

    产品描述

    CHR41X03是一款模拟量输入同步数据采集卡,其强大的功能能够满足不同用户的工业测量和自动化控制需求,良好的兼容性适用于各类系统配置。


    性能参数

    * 模拟量输入

    通道数量: 32路差分

    分辨率: 16bit

    FIFO大小: 32M x 32bit

    采集速率: 100KSps (Max)

    电压输入范围: 土10V,土5V,士2.5V,士1.25V

    输入信号带宽: 2.5MHz

    采用内部时钟:0.05%FSR

    采用外部时钟: 0.1%FSR

    触发源:软件触发, 外部TTL触发

    采样率精度:50ppm

    最大安全输入电压: 士12V


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mmx 100mmx 4HP,公差小于0.2mm, 带3U助拔器;标准PCI尺寸175mmx 106mm,公差小于0.2mm。

    * 连接器:SCSl100 90度弯脚母座(CHR41202 、 CHR41302)

    * 工作温度: -40°C - + 80°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    接线板子和线缆

    * CHR91007 (选配):一头1个SCSl100公头,一头1个SCSl100公头,线长1米

    * CHR92004 (选配):SCSl100端子板 , 母头


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT

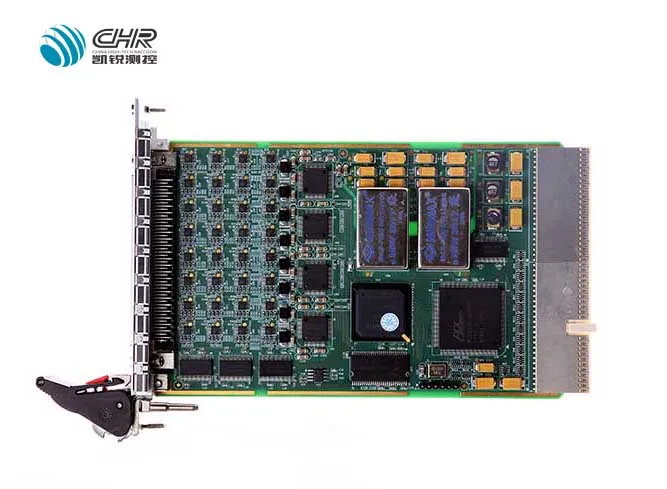

     * CHR41103:PXI总线 32通道同步100K数据采集模块

     * CHR41203:CPCI总线 32通道同步100K数据采集模块

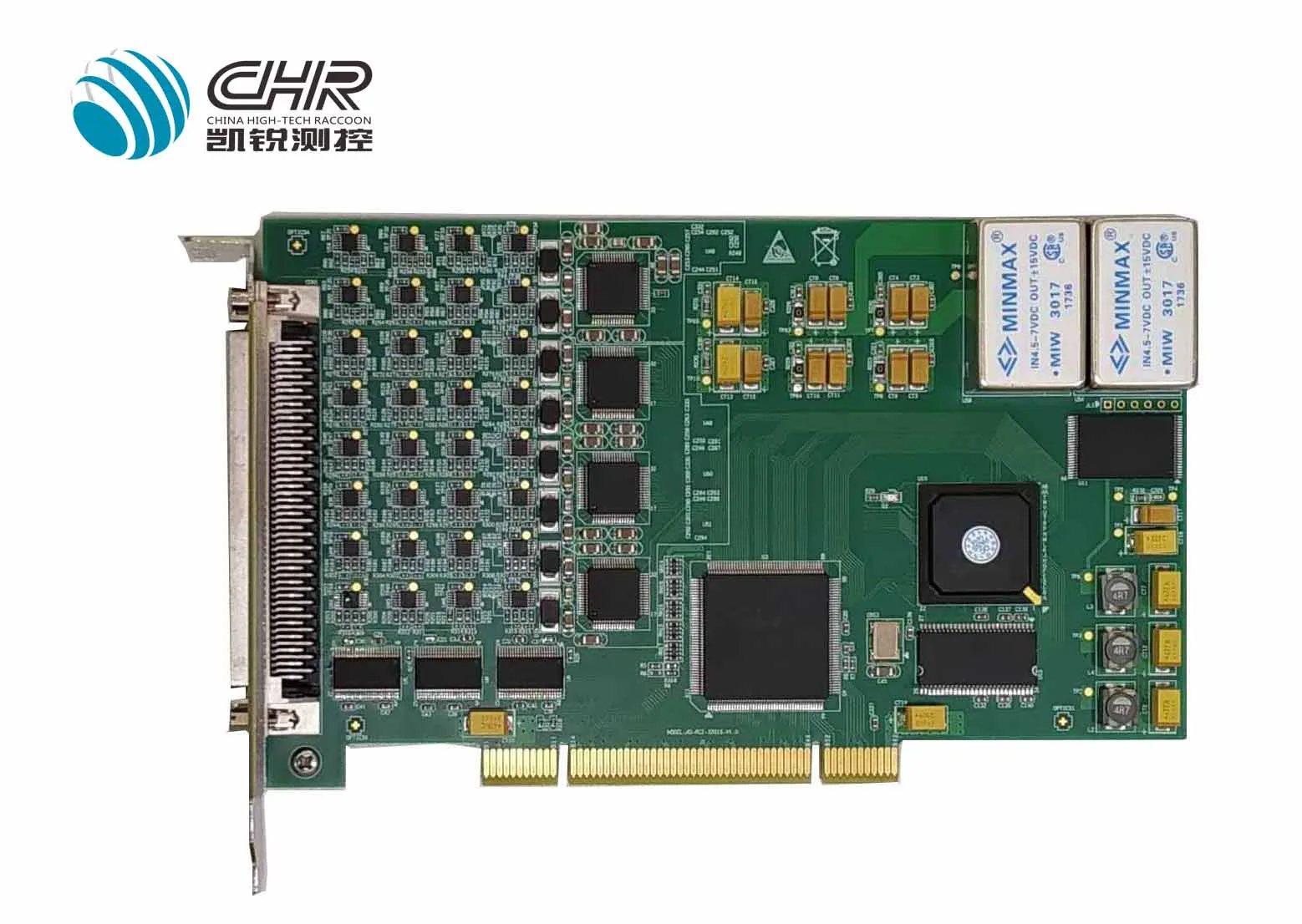

     * CHR41303:PCI总线 32通道同步100K数据采集模块
