数据采集类-> AD模块-> 8通道同步1M模拟输入卡

* 标准PXI/CPCI/PCI/PMC总线板卡

* 8通道差分模拟量输入

* 16bit分辨率、采样率高达1MSps

* 支持3种触发源,3种采集模式

* 通道间相互隔离,通道与系统间相互隔离

* 大容星的数据存储: 32M x 16bit

    产品描述

    CHR41X01是一款包含8通道模拟量输入的隔离同步数据采集卡,板卡采用数字隔离技术实现通道间相互隔离,模拟通道与系统总线相互隔离,可实现8通道模拟信号的同步、高速、高精度数据采集。其强大的功能能够满足不同用户的工业测量需求,良好的兼容性适用于各类系统配置。


    性能参数

    * 输入带宽 : 2.5MHz

    * 电压输入范围:土10V,土5V,士2.5V, 士1.25V

    * 输入咀抗: 1MΩ

    * FIFO大小: 32M x 16bit

    * 输入耦合方式:DC/AC

    * 精度: 0.1%FSR

    * 输入保护电压 : 12V


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mmx 100mmx 4HP,公差小于0.2mm, 带3U助拔器;标准PCI尺寸175mmx 106mm,公差小于0.2mm;标准PMC尺寸149mmx74mmx 14mm,差小于0.2mm

    * 连接器:J30JA-37ZKW (CHR41101 、 CHR41201, CHR41301)

    * 功耗: 典型+5 V@ 1750mA; 最大+5 V@ 2000 mA

    * 工作温度: 0°C - + 50°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT

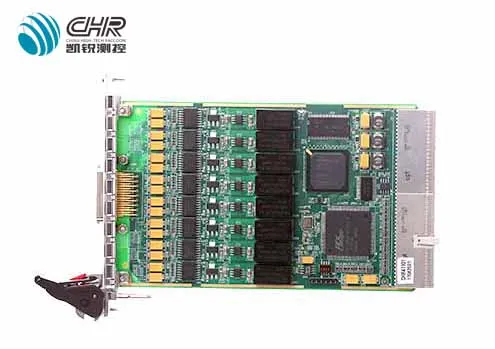

    CHR41101:PXI总线 8通道同步1M数据采集模块

    CHR41201:CPCI总线 8通道同步1M数据采集模块

    CHR41301:PCI总线 8通道同步1M数据采集模块

    CHR41601:PMC总线 8通道同步1M数据采集模块
