1553B总线测试仪技术方案书2019-05-24

1553B总线测试仪属于总线网络测试设备,主要完成1553B总线电气连续性测试、总线网络信号质量分析和总线通讯功能测试。系统硬件采用CPCI总线平台,具有32个远程终端接口。应用软件基于Windows XP系统下的VC开发环境。

测试仪具备以下功能:

1) 测试流程调配

① 总线网络测试端点自动设置与切换

② 总线网络测试激励信号产生与发送控制

③ 提供总线网络信号外部测量端口和测量结果输入窗口

④ 测试报告生成

总线网络测试流程的自动控制

2) 总线电气连续性测试

① 总线屏蔽层导通或开路

② 总线高线和低线导通或开路

③ 总线高低线间短路

④ 分支线高低线间开路或短路

⑤ 总线和分支线的高低线与屏蔽层间短路

⑥ 总线终端电阻测试

3) 总线网络信号质量分析

① 主电缆与分支线间极性

② 上升和下降时间、电平峰-峰值以及冲击与扰动

 ③ 总线衰减

④ 信号拖尾

⑤ 信号过零偏

4) 总线通讯功能测试

总体结构

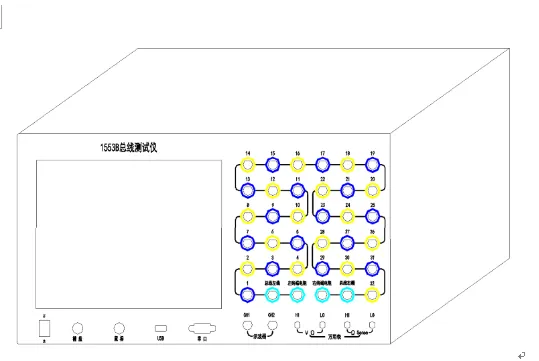

1553B总线测试仪采用CPCI总线式模块化设计。外部采用威图型号为3750.610的6U标准铝合金机箱,外形尺寸562 mm×299 mm×420mm(长×高×深)。外部机箱内嵌入19英寸宽的8槽3U CPCI机箱,下部底板上安装ATX电源、液晶屏逆变器、液晶屏VGA转接板。机箱前面板带10.4英寸液晶屏,前面带收放式键盘盖。机箱外观如图1。

部件结构

    内部CPCI板卡为标准3U尺寸;ATX电源1U高;液晶屏幕10.4英寸;

CPCI机箱只需必要的结构部件,由前后横梁、左右侧板、导槽、8槽3U背板和底部风扇连接组成,。CPCI插槽靠左安装。

基本原理

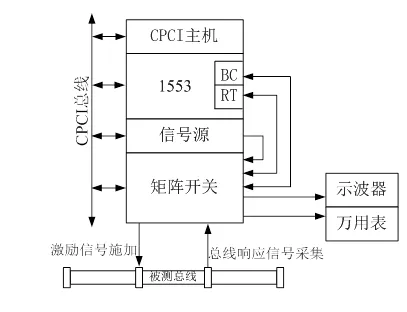

功能模型图

 1553B总线测试仪由CPCI主控制器、1553 CPCI模块、CPCI信号源模块、四个CPCI矩阵开关模块、台式示波器和台式万用表组成。被测对象是总线电缆、耦合器和终端电阻组成的总线网络。

构成原理

1553模块的BC、BM及RT、信号源、示波器测试点、万用表测试点和总线各连接点都连接到矩阵开关上。通过矩阵开关的切换,将激励信号施加到总线上,并将总线各连接点切换到示波器、万用表进行测试。

CPCI主机是系统的控制单元,对模块的操作都是通过它实现的。同时,CPCI主机也是测试仪软件运行的平台。

1553模块选用公司现有型号CHR31232,双通道多功能,含BC、RT和BM。一个通道作为BC和BM,另一个通道作为RT,需要时分别连接到被测总线不同的远程终端短截线上。每个通道分别有变压器耦合端和继电器耦合端,依所接的被测总线上远程终端的耦合方式对应选用。

信号源模块产生正弦波或符合GJB289A-1997规定的梯形波,加到被测总线上作为激励信号。
