基于飞参数据的发动机试车安全监控系统软件设2019-05-27

一、  任务描述

针对空军机关在某师召开的“航空机务安全作业现场会”,为其中“发动机试车安全作业”项目,编制“基于实时飞参数据的发动机试车安全作业监控”软件,展示正在研发的手持式军用外场平板数据卸载、处理等功能。要求实时接收机载数据,以用户所选方式展示数据,并根据安全作业判据实时提供告警,记录作业信息,生成安全监察数据。

二、  安全监察流程导入

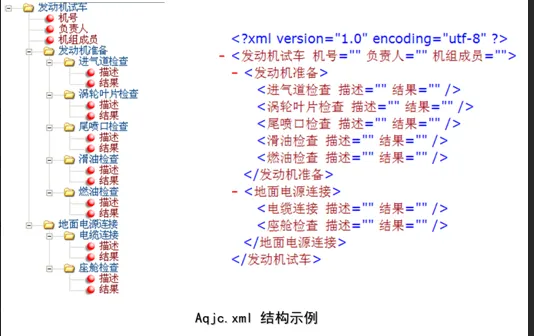

编制安全监察室专用“安全监察流程生成工具”,由安全监察室根据发动机试车安全作业规范,生成“发动机试车安全监察流程”模板,模板以 aqjc.xml 文件形式保存。试车监控系统运行时依据该流程模板,在安全监察员人工参与下,将指定级别的通告事件自动填入流程监控表,最终形成试车作业安全监察报表。


三、系统功能


3.1 数据源


3.2 参数曲线

1、显示用户所选参数;

2、动态增减参数;

3、实时告警;

4、动态数据保存与回放。

开发要求:

1、参数颜色可选(默认自动);

3.3 参数列表

1、显示用户所选参数;

2、动态增减参数;

开发要求:

1、方便浏览;

2、数据查找与定位。

3.4 模拟座舱

功能:

2、显示驾驶杆动态/参数对照;

3、显示油门杆动态/参数对照;

4、显示脚蹬位置动态/参数对照;

5、显示可采集开关状态信息;

6、实时告警;

7、参数时间对照。

开发要求:

平滑不抖动

3.5 事件通告

功能:

1、开关、手柄事件通告;

2、参数极限告警;

3、违规作业告警;

 4、安全监察事件记录。

开发要求:

实行分级管理,绿色正常事件,黄色提示事件,橙色危险极限,红色超限违规告警。

四、界面设计

原则:

1、图形元素定制;

2、交互充分发挥平板优势;

3、最少操作步骤;

4、尽可能少屏幕翻页;

4.1 硬件交互元素


  4.2 软件UI设计


屏幕显示分辨率:803 × 600

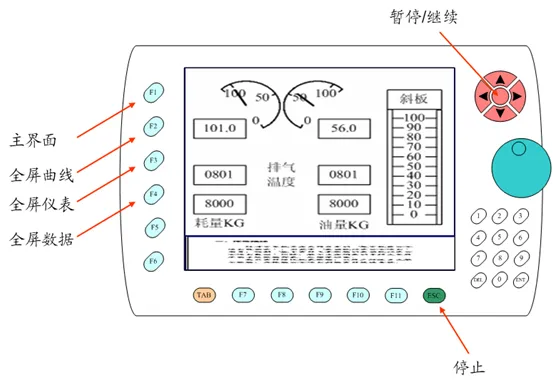

4.2.1 主界面—综合显示画面


4.2.3 参数列表界面—全屏


4.2.4 模拟座舱界面—全屏


4.2.5 事件通告

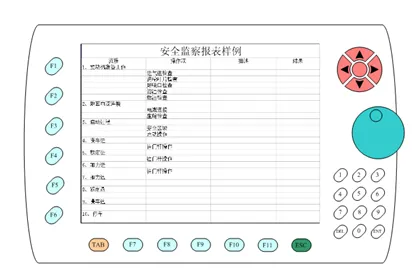

4.2.6 安全监察报表
