通讯类-> MIL-STD-1553B-> MIL-STD-1553B 四通道多功能1M功能模块

* 单通道MIL-STD-1553B总线通讯模块

* 32bit ,33 MHz   CPCI/PCI/PMC总线

* 每个通道为A、B双冗余总线

* 多功能可设置BC、RT、BM同时工作

* 数据传输率: 1Mbps

* 支持32位时标, 时标精度1微秒

* 软件可设詈应答超时: 0-32767µs

* 大容量的数据存储 : 64M x 16bit

* 支持中断方式接收消息,可设置中断源

* 每通道1个BC (总线控制器)/31个RT (远程终端),1个BM (总线监视器)

* 每通道带RTC 功能(可选)分辨率可设

* 具有硬件定时功能

    产品描述

    1M 1553B是一款MIL-STD-1553总线通讯产品,其强大的功能能够满足不同用户的工业测量和自动化控制需求,良好的兼容性适用于各类系统配置。


    通用规格

    * 标准PXI/CPCI 3U尺寸160mmx 100mmx 4HP, 公差小于0.2mm, 带3U助拔器;标准PCI尺寸75mm x 106mm, 公差小于0.2mm;标准PMC尺寸149mm x 74mm x 14mm, 公差小于0.2mm

    * 连接器:SCSl68母座(CHR31214、CHR31314、CHR31614)

    * 工作电源 : 5V

    * 工作温度: -40°C - + 85°C

    * 相对湿度: 0-95%, 无凝结


    接线端子板和线缆

    * CHR91017 (选配):—头1个 SCSl68公头 , —头8个 PL75-47, 1553线缆,线长1米

    * CHR95002 (选配) :2子线盒式耦合器

    * CHR96001 (选配):终端电阻


    软件支持

    * Windows (标配): Win2000, Win XP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX (定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT

    CHR31214:CPCI总线 1553B四通道多功能1M功能模块

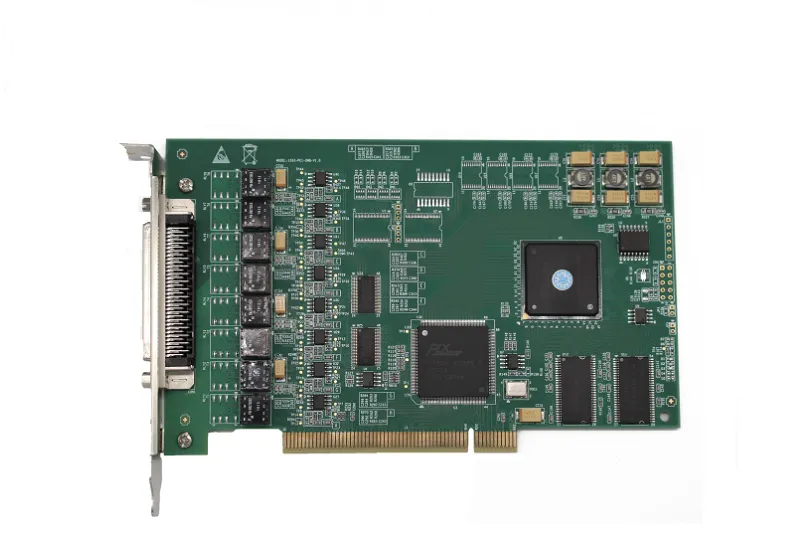

    CHR31314:PCI总线 1553B四通道多功能1M功能模块

    CHR31614:PMC总线 1553B四通道多功能1M功能模块
