通讯类-> 串口通信模块-> 4通道隔离型串口通信模块

CPCI/PCI总线标准模块

4路发送通道和4路接收通道

波特率可编程设定, 最高达: 2Mbps

停止位、 校验位编程可设

可编程设定RS232/422/485接口方式

每路发送通道FIFO大小为(8K-1)Byte

每路接收通道FIFO大小为(8M+1)Byte

RS232波特率: 2400 -115.2Kbps

RS422/ 485: 2400 -2Mbps

数据接收方式:透明接收、 协议接收

支持4路虚拟串口功能

隔离电压1KVrms每通道相互隔离

    产品描述

    CHR34XXX是一款N(4,8)路串口卡,CHR34X01,CHR34X02,CHR34X03,CHR34X04为异步串口卡,异步模式包括异步RS232/422/485;CHR34X21为异步/同步可设的串口卡,同步模式包括RS422/485。


    通用规格

    物理尺寸:标准CPCI 3U尺寸160mmx100mmx 4HP, 公差小于0.2mm, 带3U助拔器;标准PCI尺寸175mmx106mm, 公差小于0.2mm

    连接器:SCSl68母座(CHR34202、CHR34302)

    * 工作电源: 5V ±0.1V

    * 工作温度: -40°C - + 85°C

    * 相对湿度: 5-95%, 无凝结


    接线端子板和线缆

    * CHR91005 (选配 ):—头1个SCSl68公头 , —头1个SCSl68公头 ,线长1米

    * CHR92003 (选配):SCSl68端子板 , 母头


    软件支持

    * Windows (标配): Win2000, WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX (定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制) : X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制) : RT

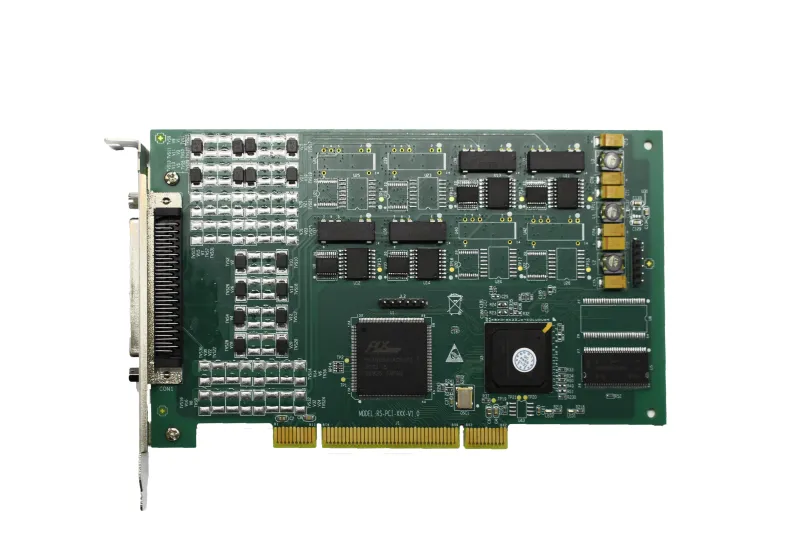

    CHR34202:CPCI总线 4通道隔离型串口通信模块

    CHR34302:PCI总线 4通道隔离型串口通信模块
