数据采集类-> 开关功能模块-> 双线42选1矩阵开关功能模块

标准CPCI/PCI总线板卡

双刀42选1矩阵开关,四刀21选1矩阵开关

最大开关电流为1A

    产品描述

    CHR45X01_11_21是西安凯锐测控科技有限公司CHR45XY1系列开关类产品之一,它采用PXI/CPCI/PCI数据接口总线,具有最多双刀42选1矩阵开关,四刀21选1矩阵开关,最大开关电流为2A 。

    性能参数

    通道数量:42

    最大导通电阻:100mΩ

    额定切换能力:1A@30VDC,0.5A@125VAC

    最大切换电压:220VDC/125VAC

    最大开关电流为:1A

    最大切换功率:60W,62.5VA

    最大开关切换时间:闭合时间4mS,断开时间4mS

    上电默认所有开关断开


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mmx 100mmx 4HP,公差小于0.2mm, 带3U助拔器;标准PCI尺寸175mm x 106mm, 公差小于0.2mm

    * 连接器:SCSl100 90度弯脚母座(CHR45201、CHR45301)

    * 工作温度: -40°C - + 85°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    接线板子和线缆

    * CHR91007 (选配):一头1个SCSl100公头,一头1个SCSl100公头 ,线长1米

    * CHR92004 (选配): SCSl100端子板, 母头


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT


    CHR45201:CPCI总线 双线42选1矩阵开关功能模块

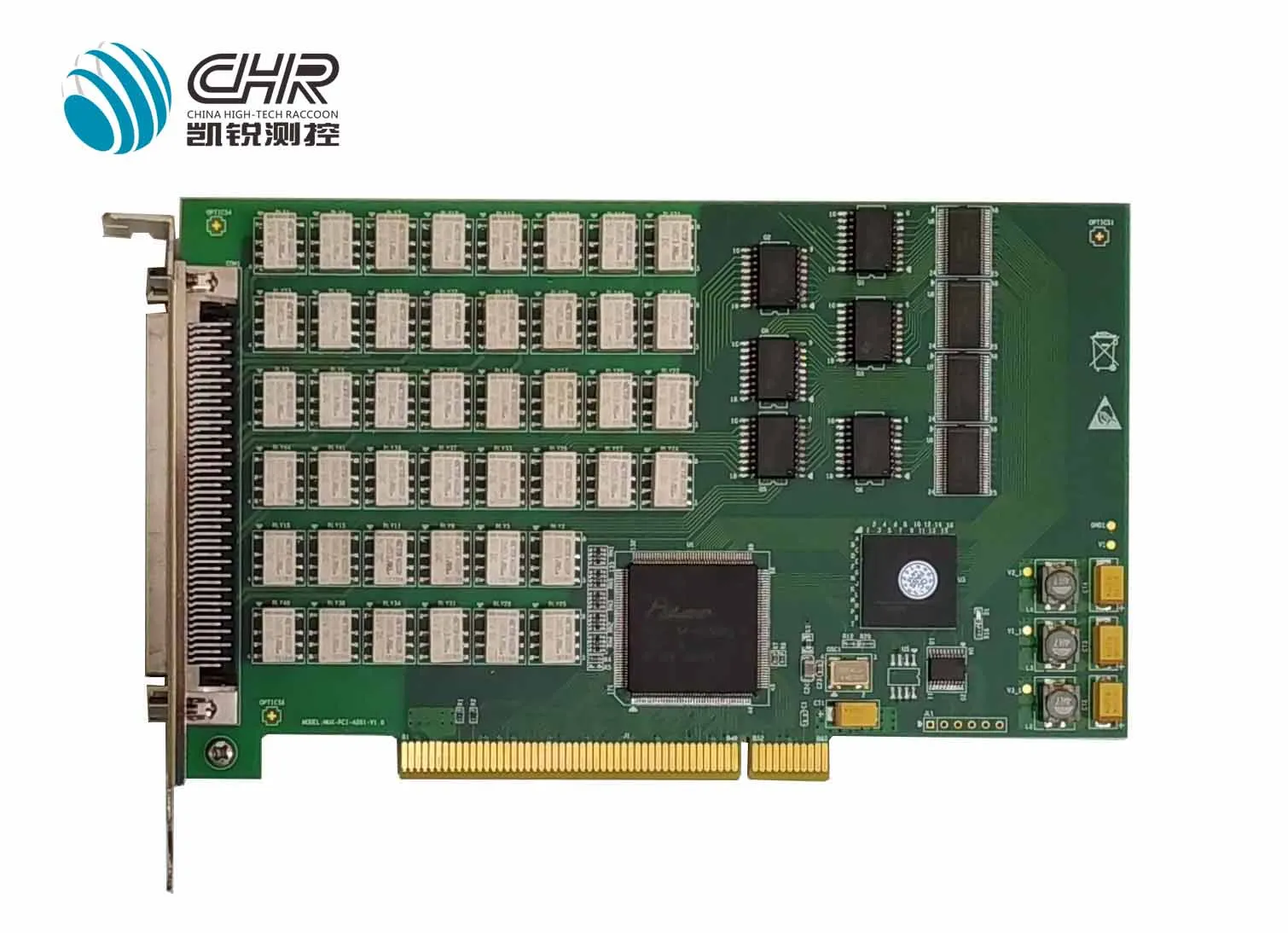

    CHR45301:PCI总线 双线42选1矩阵开关功能模块
