数据采集类-> 计数器模块-> 8通道32位计数器功能模块

标准CPCI/PCI总线板卡

8路定时/计数器

32bits,减计数

    产品描述

    CHR46X02多功能编码器和定时计数器卡在单个设备上集成了编码器和定时/计数器功能。可以满足不同用户的工业测量和自动化控制需求,其良好的兼容性适用于各类系统配置。


    性能参数

    可编程定时/计数器

    通道数量:8

    分辨率:32bit

    计数类型:递减计数

    时钟方式:内部或外部

    时钟频率:10MHz(Max)

    编码器输入

    分辨率32位

    输入方式:差分

    轴数:8轴独立

    计数器输入模式:不计数、X1、X2、X4、双脉冲、单脉冲

    单端电压输入范围:高电平CH-=0V,CH+>3.3V,低电平CH-=0V,CH+<0.8V,最大输入电压为±48V

    最高正交输入频率:1MHz

    输入最高脉宽:500ns

    光隔离:2500Vrms


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mm×100mm× 4HP,公差小于0.2mm,带3U助拔器;标准PCI 尺寸175mm×106mm,公差小于0.2mm

    * 连接器:SCSI100 90度弯脚 母座(CHR46202、CHR46302)

    * 工作温度: -40°C - + 85°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    接线端子板和线缆

    * CHR91007(选配):一头1个SCSI100公头,一头1个SCSI100公头,线长1米

    * CHR92004(选配):SCSI100端子板,母头


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT




    CHR46202:CPCI总线 8通道32位计数器功能模块

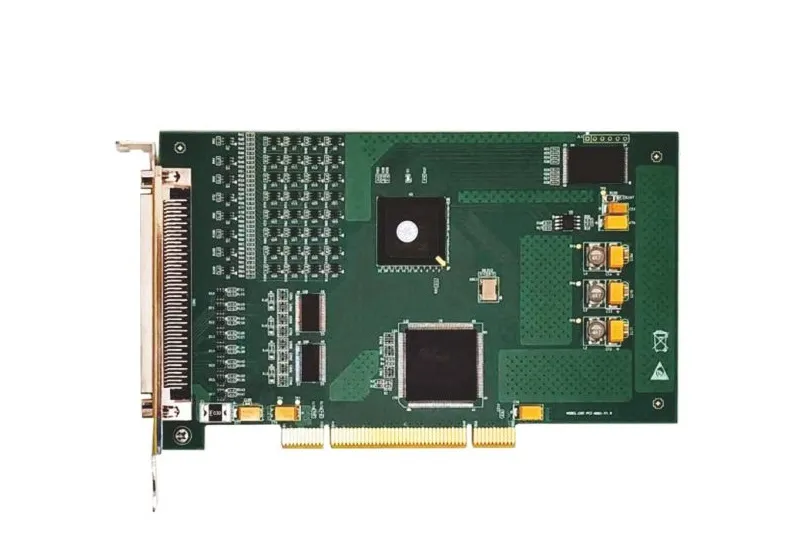

    CHR46302:PCI总线 8通道32位计数器功能模块
