数据采集类-> 计数器模块-> 8通道32位计数器功能模块

标准CPCI/PCI总线板卡

8路定时/计数器

32bits,减计数

32路TTL数字量输入输出

    产品描述

    CHR46X01多功能定时计数器卡在单个设备上集成了数字IO和定时/计数器功能。可以满足不同用户的工业测量和自动化控制需求,其良好的兼容性适用于各类系统配置。


    性能参数

    可编程定时/计数器

    通道数量:8

    分辨率:32bit

    计数类型:递减计数

    时钟方式:内部或外部

    时钟频率:10MHz(Max)

    输入电平(TTL):

           时钟输入: VIH(MIN)=2.0V,VIL(MAX)=0.8V

           门控信号输入:VIH(MIN)=2.0V,VIL(MAX)=0.8V

    输出电平(TTL):VOH(MIN)=2.4V@8mA,VOL(MAX)=0.5V

    TTL数字量输入输出

    通道数量:32

    输入/输出方向:软件编程设置

    输入电平:VIH(MIN)=2.0V,VIL(MAX)=0.8V

    输出电平:VOH(MIN)=2.4V@8mA,VOL(MAX)=0.5V

    可编程数字滤波器:滤波频率为0Hz~10MHz

    支持输入跳变检测:支持上升沿、下降沿、或者上升下降沿


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mm×100mm× 4HP,公差小于0.2mm,带3U助拔器;标准PCI 尺寸175mm×106mm,公差小于0.2mm

    * 连接器:SCSI100 90度弯脚 母座(CHR46201、CHR46301)

    * 工作温度: -40°C - + 85°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    接线端子板和线缆

    CHR91007(选配):一头1个SCSI100公头,一头1个SCSI100公头,线长1米

    CHR92004(选配):SCSI100端子板,母头


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT




    CHR46201:CPCI总线 8通道32位计数器功能模块

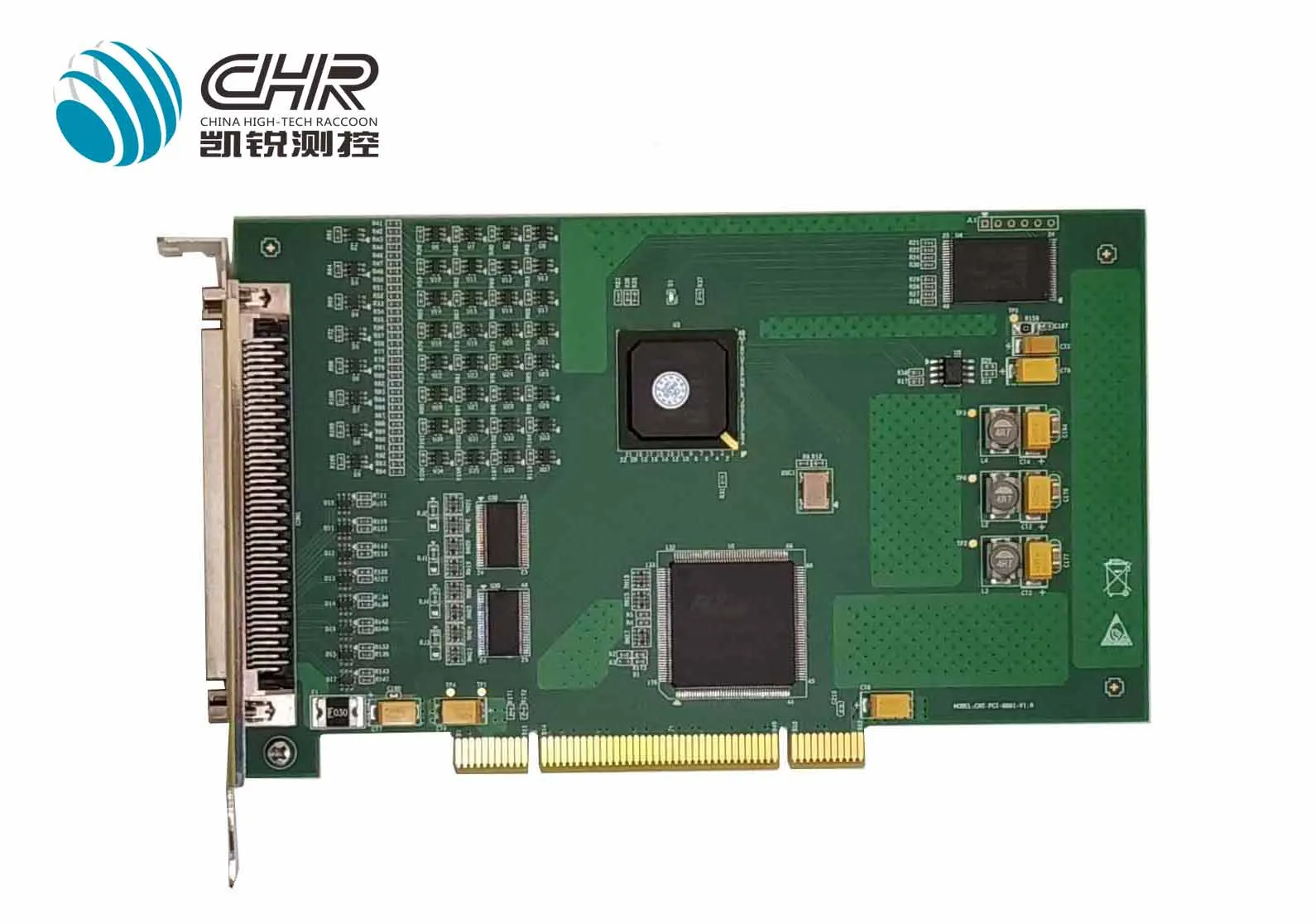

    CHR46301:PCI总线 8通道32位计数器功能模块
