数据采集类-> DIO模块-> 96通道离散量输入功能模块

标准CPCI/PCI总线3U板卡

通道数: 96路

通道特性:每通道可单独设置为电源/电源断或电源地/电源地断输入

    产品描述

    CHR44X05是一款96路光隔离输入IO卡,其强大的功能能够满足不同用户的工业测量需求,良好的兼容性适用于各类系统配置。


    性能参数

    光隔离输入

    通道数:96路

    逻辑门限:高电平+18V-+36V, 低电平-1V-+1V

    最大输入电平范围:士60V

    通道特性:每通道可单独设篮为电源/电源断或电源地/电源地断输入


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mmx 100mmx 4HP,公差小于0.2mm, 带3U助拔器;标准PCI尺寸175mm x 106mm, 公差小于0.2mm

    * 连接器:SCSl100 90度弯脚母座(CHR44205、CHR44305)

    * 工作温度: -40°C - + 85°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    接线板子和线缆

    * CHR91007 (选配):一头1个SCSl100公头,一头1个SCSl100公头 ,线长1米

    * CHR92004 (选配): SCSl100端子板, 母头


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT

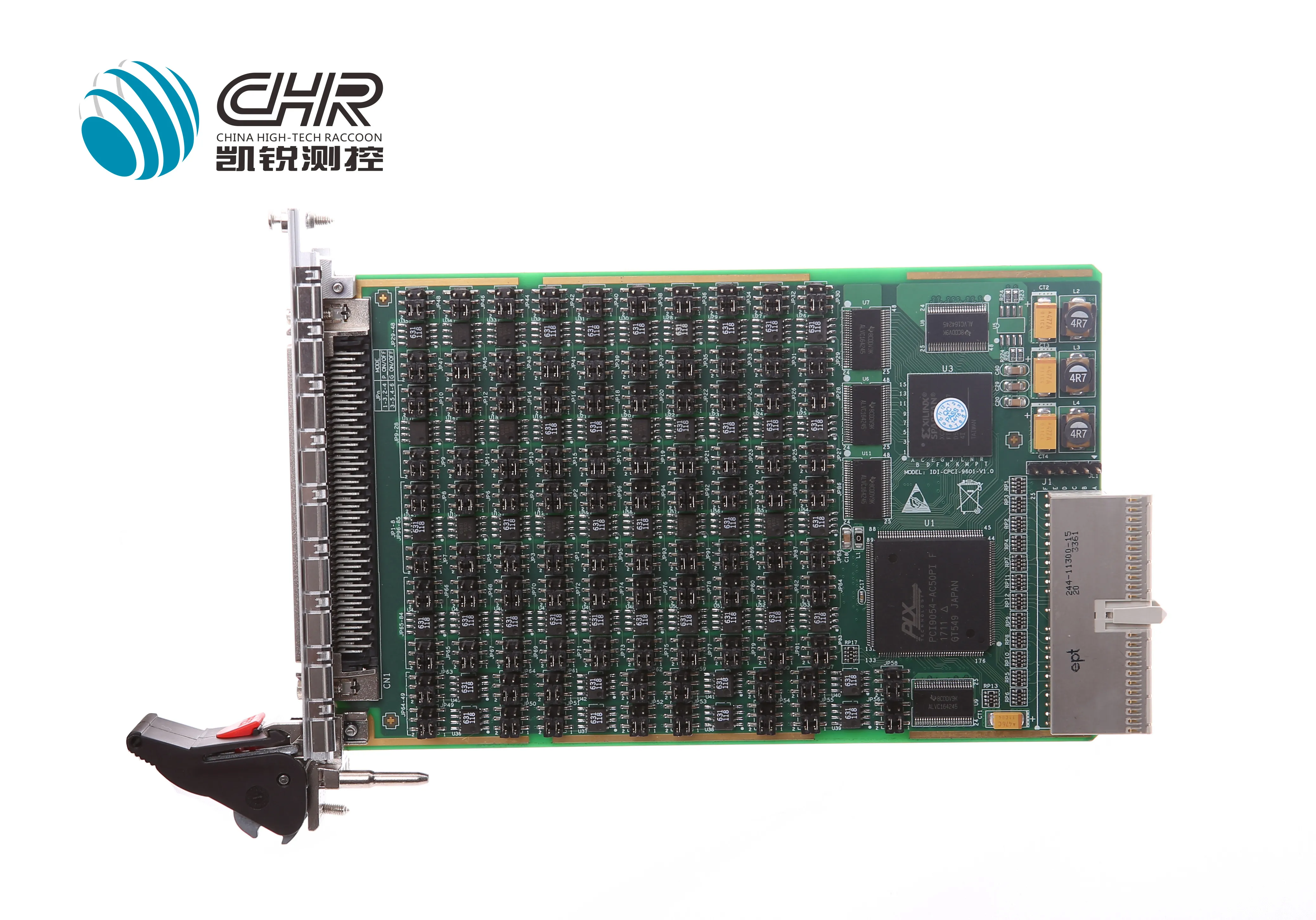

    CHR44205:CPCI总线 96通道离散里喻入功能模块

    CHR44305:PCI总线 96通道离散笠输入功能模块
