数据采集类-> DIO模块-> 48通道离散量输入输出功能模块

标准CPCI/PCI总线板卡

离散量输入通道数:48

离散量输出通道数:48

通道特性:每通道可单独设置为电源/电源断、电源地/电源地断输入或电源/电源地


    产品描述

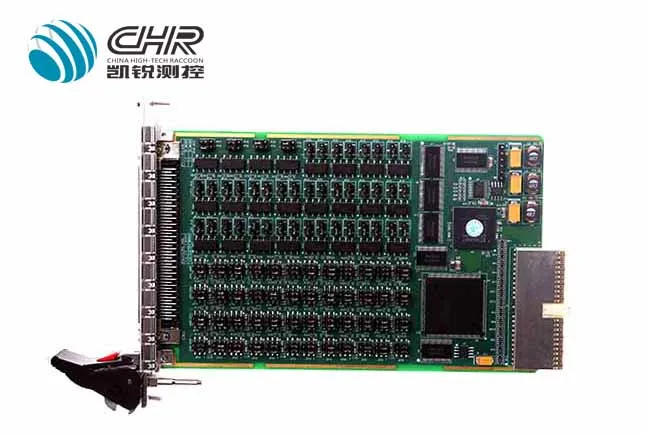

    CHR44X07是一款48路离散量输入,48路离散量输出卡,其强大的功能能够满足不同用户的工业测量和控制需求,良好的兼容性适用于各类系统配置。


    性能参数

    离散量输入

    通道数:48

    逻辑门限:高电平+18V~+36V,低电平-1V~+1V

    最大输入电平范围:±60V

    通道特性:每通道可单独设置为电源/电源断、电源地/电源地断或电源/电源地输入

    离散量输出

    最大负载电压范围:±60V

    导通电阻:10Ω(MAX)

    通道数:48

    每通道输出持续电流:100mA(MAX)

    通道特性:每通道可单独设置为电源/电源断或电源地/电源地断输出


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mmx 100mmx 4HP, 公差小于0.2mm, 带3U助拔器;标准PCI尺寸175mm x 106mm, 公差小于0.2mm

    * 连接器:SCSl100 90度弯脚母座(CHR44207、CHR44307)

    * 工作温度: -40°C - + 85°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    接线板子和线缆

    * CHR91007 (选配):一头1个SCSl100公头,一头1个SCSl100公头 ,线长1米

    * CHR92004 (选配): SCSl100端子板, 母头


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT


    CHR44207:CPCI总线 48通道离散量输入/输出功能模块

    CHR44307:PCI总线 48通道离散量输入/输出功能模块
