数据采集类-> DIO模块-> 24通道隔离输入输出功能模块

标准CPCI/PCI总线板卡

24路隔离数字量输入、 24路隔离数字墨输出

可编程数字滤波器:滤波频率为0Hz-10MHz

支持输入跳变检测:支持上升沿、 下降沿、或者上升下降沿

    产品描述

    CHR44X02是一款24路隔离数字量输入;24路隔离固态继电器输出卡,其强大的功能能够满足不同用户的工业测量需求,良好的兼容性适用于各类系统配置


    性能参数

    隔离数字输入:

    通道数量:24

    逻辑门限:高电平+5V-+60V,低电平+1V--60V

    最大输入电平范围: 土60V

    隔离电压VIO: 3000V

    输入阻抗:6K

    可编程数字滤波器:滤波频率为OHz -10MHz

    支持输入跳变检测:支持上升沿、 下降沿、 或者上升下降沿

    通道之间相互隔离 , 每个通道有独立的参考

    工作模式:单通道电平检测

    隔离数字输出(漏极输出):

    通道数量:24

    隔离电压:3750Vrms

    导电电阻:7Ω(MAX)

    开关闭合时间:2.5mS(MAX)

    开关释放时间:0.5mS(MAX)

    通道之间相互隔离 , 每个通道有独立的参考

    功耗:2个通道800mW@25℃

    额定切换能力:800mA@250VDC

    最大切换电压:250VDC

    电压输出:

    提供+5V/100mA输出电压


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mmx 100mmx 4HP, 公差小于0.2mm, 带3U助拔器;标准PCI尺寸175mm x 106mm, 公差小于0.2mm

    * 连接器:SCSl100 90度弯脚母座(CHR44202、CHR44302)

    * 工作温度: -40°C - + 85°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    接线板子和线缆

    * CHR91007 (选配):一头1个SCSl100公头,一头1个SCSl100公头 ,线长1米

    * CHR92004 (选配): SCSl100端子板, 母头


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT

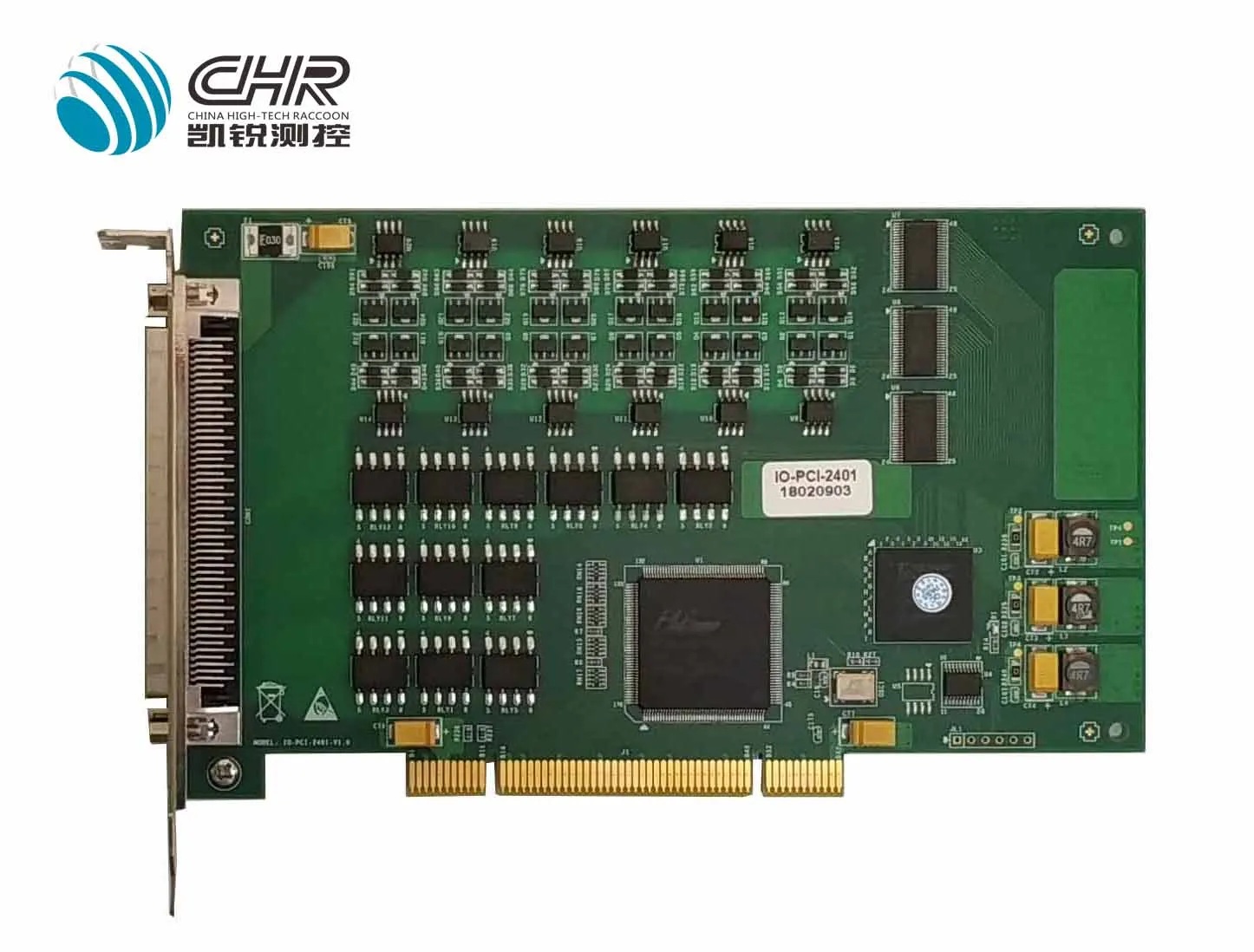

    * CHR44202:CPCI总线 24通道隔离输入/输出功能模块

    * CHR44302:PCI总线 24通道隔离输入/输出功能模块

    * CHR44702:PXIe总线 24通道隔离输入/输出功能模块
