数据采集类-> DA模块-> 8通道动态DA功能模块/8通道波形发生器模块

* 通道数:8路

* 分辨率:16bit

* 更新率:1MHZ

* 电压输出范围:士 10V

* 板载FIFO: 32M x 32bit(CHR42203/42303 )

* 48路双向TT L电平数字量输入/输出

    产品描述

    CHR42X03/CHR42X03S板卡提供48路DIO(数字量输入/输出)通道,提供输入或输出功能,输入/输出方向可通过软件设置,8通道为1组,符合TTL电平标准;


    性能参数

    * 模拟量输出

    输出通道:8路

    分辨率: 16bit

    压摆率:20V/uS

    输出驱动能力:单路10mA, 总输 出100mA

    波形发生器模块(CHR42203S /42303S) : 可输出方波、正弦波、 三角波、 锯齿波等波形, 精度可达0.2%

    * 数字量输入/输出

    通道数冕 : 48路

    输入/输出方向:可设置,8路一组

    电平标准:标准TTL电平


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mmx 100mmx 4HP,公差小于0.2mm, 带3U助拔器;标准PCI尺寸175mmx 106mm, 公差小于0.2mm

    * 连接器:SCSl100 90度弯脚母座(CHR42203、 CHR42303 、CHR42203S、CHR42303S)

    * 工作温度: -40°C - + 85°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    接线板子和线缆

    * CHR91007 (选配):一头1个SCSl100公头,一头1个SCSl100公头,线长1米

    * CHR92004 (选配):SCSl100端子板 , 母头


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT


    CHR42203:CPCI总线 8通道动态DA功能模块

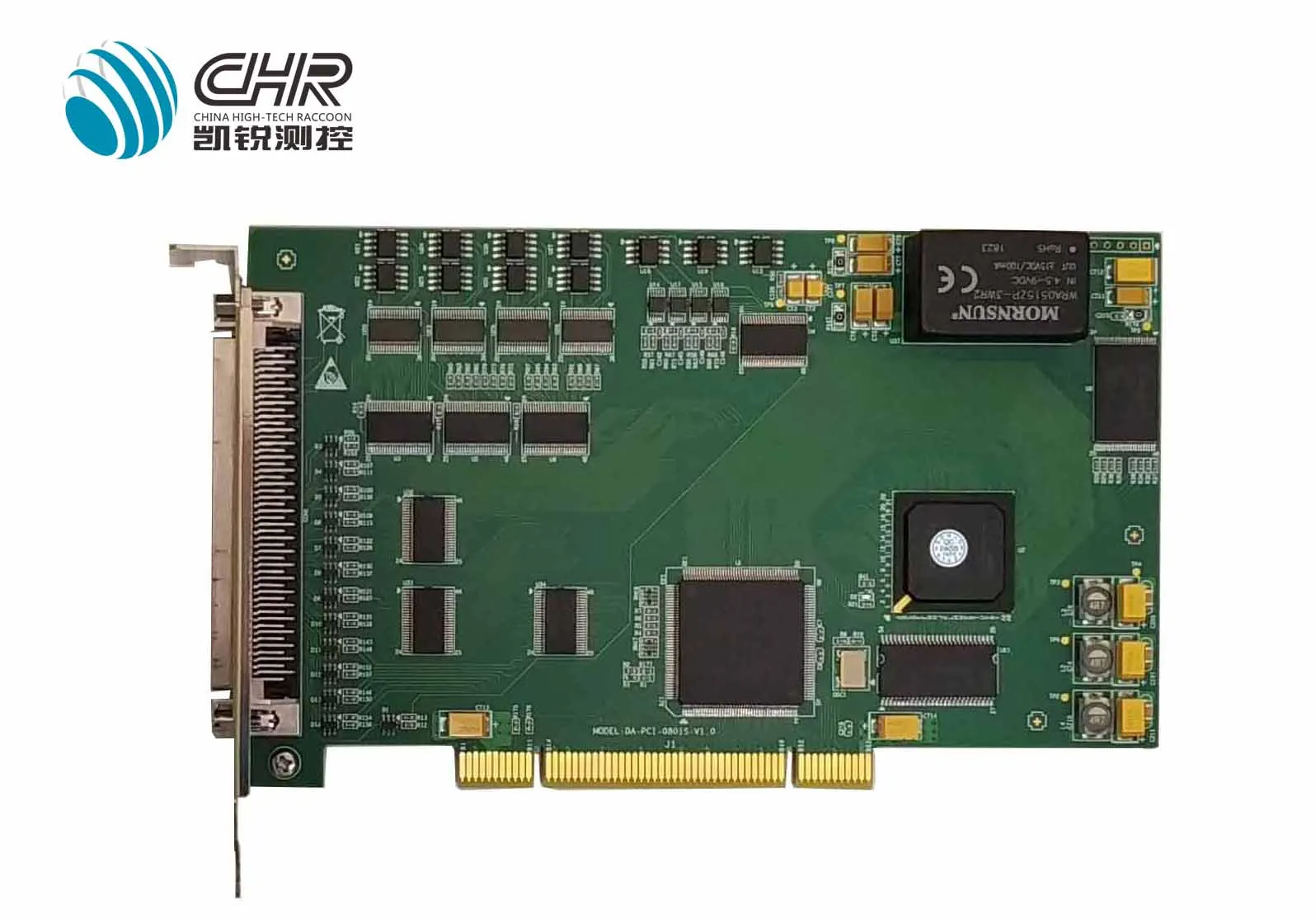

    CHR42303:PCI总线 8通道动态DA功能模块

    CHR42203S:CPCI总线 8通道波形发生器模块

    CHR42303S:PCI总线 8通道波形发生器模块

    CHR42203S-EX: CPCI总线 8通道波形发生器模块 可在线更改波形输出

    CHR42303S-EX:PCI总线 8通道波形发生器模块 可在线更改波形输出
