数据采集类-> DA模块-> 32通道静态模拟输出

* 标准PCI/CPCI(3U前走线)总线板卡

* 静态DA输出

* 32通道单端/16路差分模拟呈输出

* 16bit分辨率

    产品描述

    CHR42X02模拟量输出卡是模拟量信号输出功能。可以满足不同用户的工业测量和自动化控制需求,其良好的兼容性适用于各类系统配置。


    性能参数

    * 模拟量输出

    通道数量: 32通道单端/16通道差分

    分辨率:16bit

    输出阻抗:≤20Ω

    压摆率:0.5V/uS

    电压输出范围: 土10V

    输出驱动能力:单路10mA,总输出100mA

    系统精度 : 0.05%FSR

    输出模式:静态输出


    通用规格

    * 物理尺寸:标准CPCI 3U尺寸160mmx 100mmx 4HP,公差小于0.2mm, 带3U助拔器;标准PCI尺寸175mmx 106mm, 公差小于0.2mm

    * 连接器:SCSl100 90度弯脚母座(CHR42202、CHR42302)

    * 工作温度: -40°C - + 80°C

    * 相对湿度: 工作5- 85%RH, 无凝结;存储5- 95%RH, 无凝结。


    接线板子和线缆

    * CHR91007 (选配):一头1个SCSl100公头,一头1个SCSl100公头,线长1米

    * CHR92004 (选配):SCSl100端子板 , 母头


    软件支持

    * Windows (标配): Win 2000,WinXP/Win7(X86,X64)

    * Linux (定制): 2.4, 2.6, NeoKylin5

    * RTX(定制): 5.5, 7.1, 8.1, 9.0

    * Vxworks (定制): X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8

    * QNX(定制): X86-V6.5

    * Labview (定制): RT

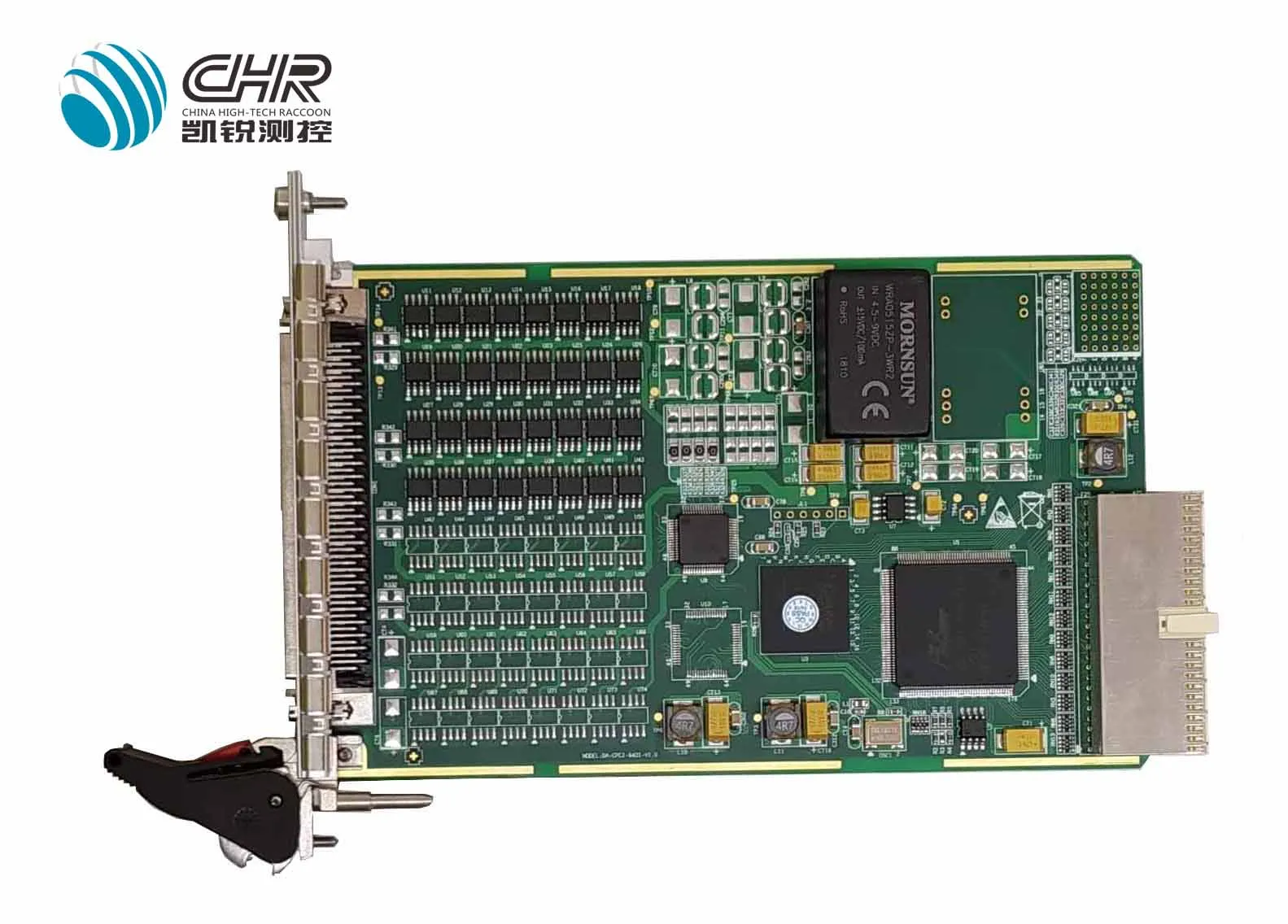

    CHR42202:CPCI总线 32通道静态DA功能模块

    CHR42202-1S:CPCI总线 32通道静态DA功能模块 30V输出量程

    CHR42202-3S:CPCI总线 32通道静态DA功能模块 15V输出量程

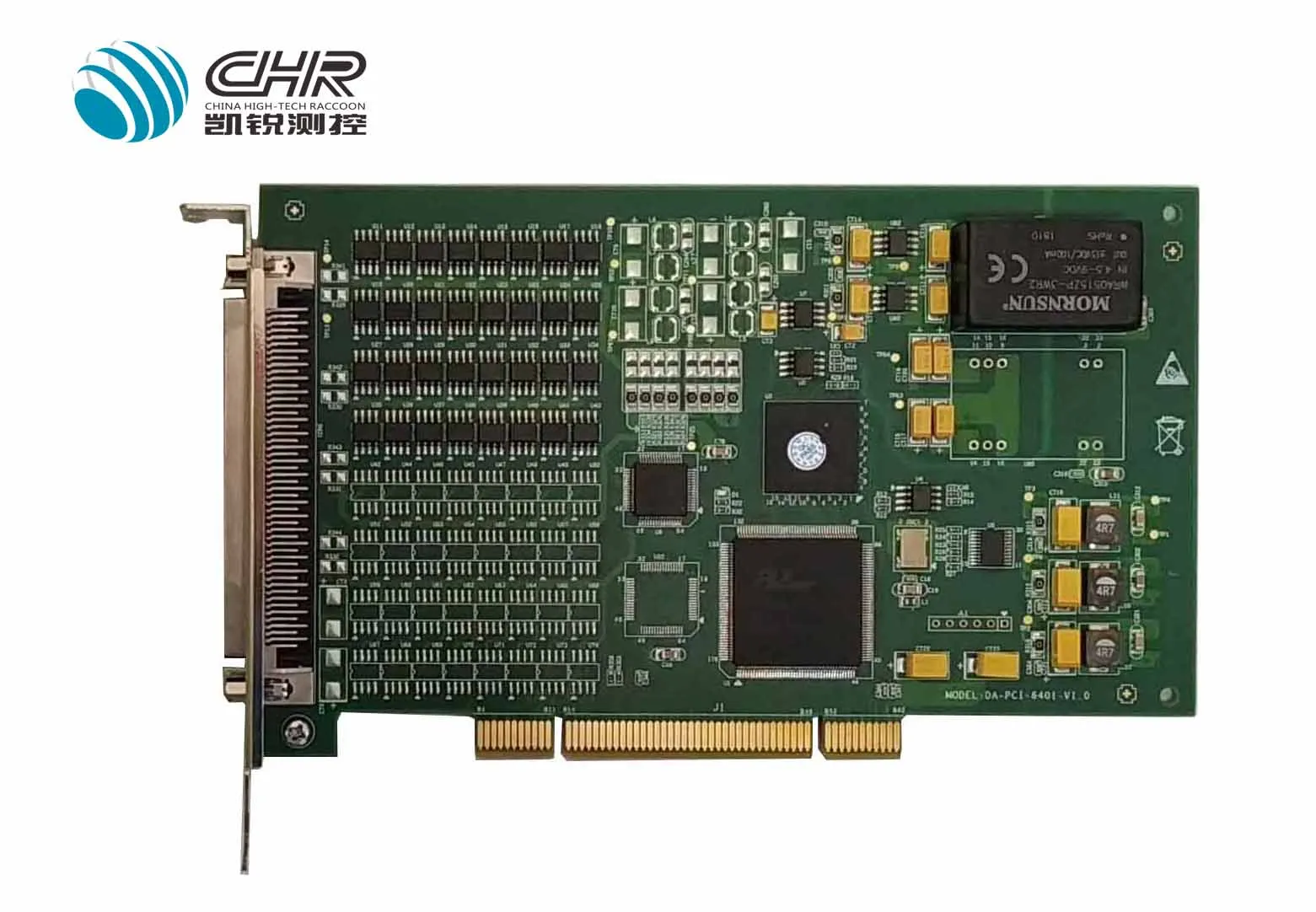

    CHR42302:PCI总线 32通道静态DA功能模块

    CHR42302-1S:PCI总线 32通道静态DA功能模块 30V输出量程

    CHR42302-3S:PCI总线 32通道静态DA功能模块 15V输出量程
